전선 규격

전선에 대한 국내 및 국제 표준

1. 구 KS 규격
    - 단선과 연선의 기준 단위가 달라 혼란이 있었음
    - 단선: 직경(mm)이 기준 규격 → 1.2 / 1.6 / 2.0 / 2.6 / 3.2....
    - 연선: 공칭면적(mm²)이 기준 규격 → 2 / 3.5 / 5.5 / 8 / 14....
    ex) 단선 2.0의 굵기(단면적/(2.0/2)²π≒3.14mm²)는 연선 3.5(mm²)와 유사함

2. IEC 규격(현 KS 규격)
    - 국제전기기술위원회(International Electrotechnical Commission) 한국, 미국 등 60여개 국 가입
    - 국내에서 2006. 7. 1. 이후 IEC 규격에 의한 전선 생산 의무화
    - 단선, 연선 모두 공칭면적(mm²)이 기준 단위 → 1.5 / 2.5 / 4 / 6 / 10 / 16...
    - SQ(Square milimeters)로 표기함
    - Class1: 단선 / Class2: 연선 / Class5: 복합 연동연선 등
    ex1) 4SQ Class1 → 단면적 4mm² 단선
    ex2) 1.5SQ Class2 → 단면적 1.5mm² 연선

3. AWG 규격(미국 표준)
    - 미국전선규격(American Wire Gauge)
    - 숫자가 커질수록 전선이 얇아짐

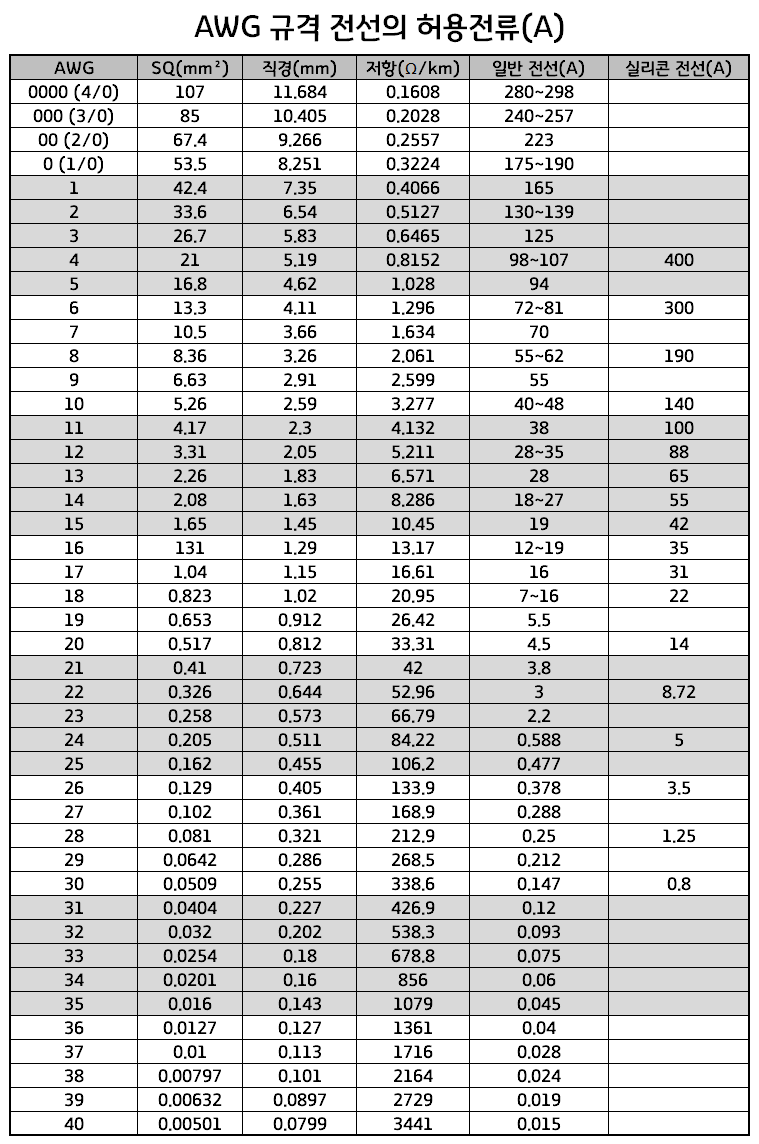

    - 아래 표 참고
