G봇(Nano board/old)를 활용한
소리센서 무드등의 소리센서 테스트 및 셋팅 코딩
1. Audion 연결
1) 소리센서 - 아두이노 연결
| 소리센서 핀 | 아두이노 |
| AO | A0 |
| G | GND |
| + | 5V |
| DO | 연결 없음 |
2) LED(네오픽셀 4구) - 아두이노 연결
| LED(네오픽셀) | 아두이노 |
| 빨간색(+) | 5V |
| 검정색(-) | GND |
| 흰색(DO) | D7 |

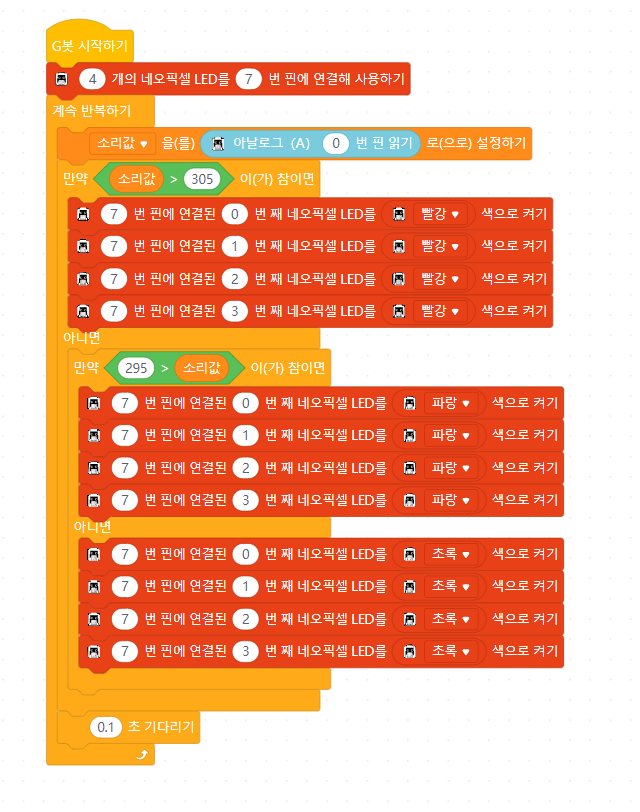

2. Test 및 셋팅용 코딩
1. 소리센서 무드등 테스트 코딩.mblock
0.05MB
3. 코딩 완료 후 셋팅
LED 파란색 점등시 : 반시계방향으로 회전
LED 빨간색 점등시 : 시계방향으로 회전
LED 초록색 점등시 : 셋팅 완료
